THIẾT BỊ ĐO MOMEN LỰC TỰ ĐỘNG
MODEL: HELIXA-i
HÃNG: MECMESIN – ANH

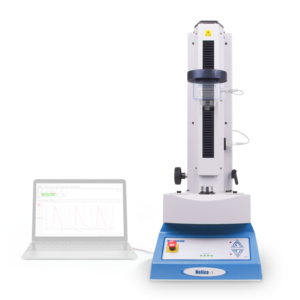

Thiết bị đo Momen lực tự động Helixa-i
Là thiết bị đo lực mô men chính xác cao, được điều khiển bởi phần mềm chạy trên máy tính. Được thiết kế để sử dụng cho nơi cần đo lực mô men rất nhỏ và ưu tiên về độ chính xác.
Khung đo lực
Với một phạm vi rộng các ngàm kẹp, hệ Helixa-i dễ dàng sử dụng và tối ưu trong đo lực mô men từ 1 N.m đến 6 N.m
Sự ảnh hưởng của tải trọng bên ngoài được giảm thiểu tối đa nhờ sự liên kết trục vượt trội của Helixas và cơ chế cân bằng ngược chiều của nó, đảm bảo rằng đây là lựa chọn lý tưởng để thử nghiệm lặp lại các mẫu thử có mô-men xoắn thấp.
Kết cấu linh hoạt của nó thậm chí còn cho phép tác dụng đồng thời lực dọc trục trong khi đo lực mô-men xoắn - điều cần thiết cho các sản phẩm.
Helixa-i cần dùng đến PC để chạy phần mềm Emperor và điều khiển trình kiểm tra mô-men xoắn. Thiết kế nhỏ gọn và kích thước nhỏ khiến nó trở thành sự lựa chọn hoàn hảo như một thiết bị hàng đầu.
Cảm biến mô-men xoắn
Các loại cảm biến mô-men xoắn có thể hoán đổi của HTC được điều chỉnh đặc biệt cho hệ thống thử nghiệm Helixa. Cắm và chạy để hiệu chuẩn tự động với tính khả dụng phù hợp với mọi yêu cầu công suất từ 0,1 N.m (0,9 lbf.in) đến 6 N.m (50 lbf.in).
Chúng được cắm vào khung của máy kiểm tra mô-men xoắn chính xác và các đặc tính hiệu chuẩn của chúng được phần mềm nhận ra ngay lập tức mà không cần bất kỳ đầu vào nào từ người vận hành.
Để đảm bảo các lựa chọn tối ưu để đáp ứng tất cả nhu cầu kiểm tra mô-men xoắn, bảy cảm biến khác nhau có sẵn. Tất cả các cảm biến đo từ 0 và bao phủ phạm vi từ 0,1 N.m cho đến 6 N.m.
Mỗi cảm biến đọc từ 0 đến hết công suất. Độ chính xác của phép đo là ± 0,5% công suất cảm biến.
Phần mềm mô-men xoắn Emperor ™
Phần mềm dễ sử dụng gần như vô hạn để thiết kế quy trình kiểm tra từng bước và tùy chỉnh các bài kiểm tra mô-men xoắn cho phù hợp với nhu cầu khách hàng.
Vẽ biểu đồ trên thời gian thực và đặt sẵn các phép tính để phân tích dữ liệu để xác định mẫu đạt/không đạt trong kiểm tra chất lượng.
Tạo các bài kiểm tra đơn giản cho dây chuyền sản xuất và các bài kiểm tra trong phòng thí nghiệm phức tạp hơn để chứng minh các tiêu chuẩn thiết kế được đáp ứng.
Thông số kỹ thuật:
- Sử dụng các bộ thu (sensor) nhận giá trị momen xoắn thông minh: 100mN.m, 200mN.m, 300mN.m, 1N.m, 1.5N.m, 3N.m, 6N.m
- Độ phân giải của sensor: > 0.5% FS
- Cân chỉnh trục đo: tổng khoảng di chuyển (không phụ tùng giữ mẫu): tốt hơn ± 0,25 mm
- Tốc độ từ 0.1 – 30 vòng/phút (cùng chiều hoặc ngược chiều kim đồng hồ) với độ phân giải là ±0.1 vòng/phút
- Khả năng xử lý mẫu: 1kHz, 500Hz, 100Hz, 50Hz và 10Hz
- Khoảng di chuyển tối đa đến vị trí mục tiêu là 2500 vòng, chính xác 0.1o
- Độ phân giải hiển thị 0.2o
- Khoảng sâu throat depth (cho mẫu có đường kính): 111mm
- Khoảng không tĩnh headroom (chưa có phụ tùng): 350mm
- Kích thước: Helixa-I W 290 mm × H 758 mm × D 491 mm (Helixa-xt: W 587 mm)
- Khối lượng: Helixa-i 28 kg, Helixa-xt 32 kg
